표준 키 시리즈 B LH-FGG/EGG
이 커넥터 계열의 특징은 더 높은 접점 밀도를 허용하고 모든 정렬 오류를 방지하는 키잉 시스템입니다. 다양한 키잉 대안은 유사한 커넥터의 원치 않는 교차 결합을 방지합니다. 크림프 접점을 사용하여 케이블 조립 시간을 줄이는 것도 가능합니다. 이러한 커넥터 시리즈에는 0B ~ 5B 범위와 00 멀티폴 및 2G(2B 시리즈의 단축 버전)가 포함되며 일부 진공 밀폐 모델도 사용할 수 있습니다.
빠르고 안전한 푸시-풀 잠금이 필요한 응용 분야를 위해 B 계열 JH-EGG는 유연하고 유용하며 견고하고 신뢰할 수 있는 원형 다극 커넥터를 제공합니다.
셀프 래칭 시스템을 사용하면 플러그를 축 방향으로 소켓에 밀어 넣기만 하면 커넥터를 결합할 수 있습니다.
단단히 걸쇠가 걸리면 케이블이나 외부 릴리스 슬리브 이외의 다른 구성 요소를 잡아 당겨 연결을 끊을 수 없습니다.
반도체 제조 및 테스트 프로세스, 테스트 및 측정, 계측, 의료 기기, 연구 및 오디오/비디오 애플리케이션을 위한 이상적인 선택입니다.
주요 특징:
B 시리즈 커넥터는 다음과 같은 주요 기능을 제공합니다.
– Push-Pull 셀프 래칭 시스템의 보안 – 다극 유형 2 ~ 64 접점
– 납땜, 크림프 또는 인쇄 접점(직선 또는 엘보우) – 공간 절약을 위한 높은 패킹 밀도
– 완전한 EMC 차폐를 위한 360도 차폐. – 키잉 시스템(«G» 키 표준)
– 커넥터 정렬을 위해 유사한 커넥터의 교차 결합을 방지하는 여러 주요 옵션
내부 구성 요소를 보여주는 부품 섹션
| 아니요. |
고정 소켓 |
스트레이트 플러그 |
| 1. |
외피 |
외피 |
|
2. |
접지 크라운 |
래치 슬리브 |
| 3. |
고정 링 |
콜릿 너트 |
|
4. |
육각 너트 |
분할 인서트 캐리어 |
| 5. |
잠금 와셔 |
절연체 |
| 6. |
절연체 |
남성 접촉 |
| 7. |
여성 접촉 |
콜레트 |
기술적 인 특성
기계 및 기후
특성 가치 기준
Endurance >5000주기 IEC 60512-5 테스트 9a
60도 C에서 최대 95%의 습도
온도 범위 - 55° C + 250° C
진동 저항 10-2000Hz, 15g IEC 60512-4 테스트 6d
내충격성 내충격성 IEC 60512-4 테스트 6c
염수 분무 부식 테스트 > 144h IEC 60512-6 테스트 11f
보호 지수(결합) IP50 IEC 60529
기후 범주 55/175/21 IEC 60068-1
전기 같은
특성 가치 기준
차폐 at 10 MHz >75dB IEC 60169-1-3
efficiency at 1 GHz >40dB IEC 60169-1-3
크롬 도금된 황동 쉘과 PEEK 절연체가 있는 JH-FGG 및 JH-EGG 커넥터 쌍으로 다양한 테스트가 수행되었습니다.

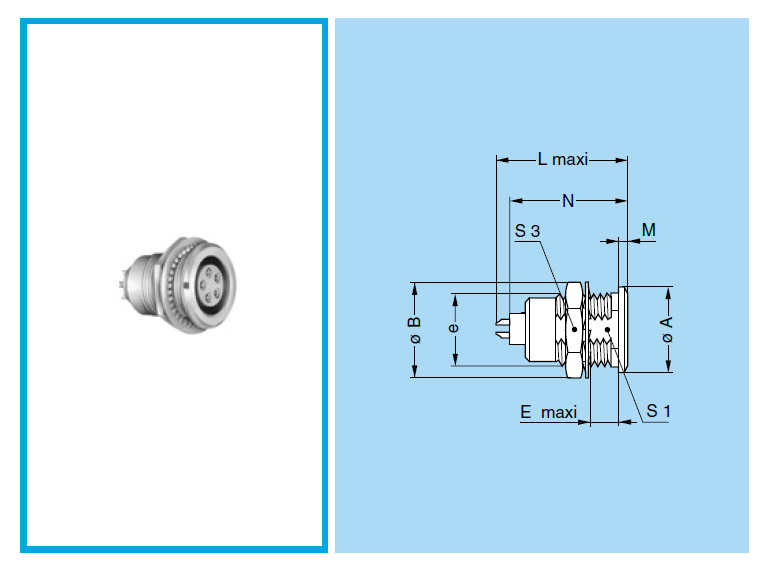

JH-EGG B 시리즈 암 고정 소켓
JH-에그 고정 소켓, 너트 고정, 키(G) 또는 키(A…M 및 R)
| 참조 | 치수(mm) | |||||||||
| 모델 | 시리즈 | A | B | e | E | L | M | N | S1 | S3 |
| JH-에그 | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-에그 | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-에그 | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-에그 | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-에그 | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-에그 | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-에그 | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
세부
제품 이름: 푸시-풀 자체 래칭 다극 커넥터 고정 소켓
원산지: 중국 브랜드 이름: Greatmade 유형: 원형 푸시 풀
환경:실내 성별:여성/남성 표면 처리:진주 크롬
핀:2 ~ 16핀 IP 등급:IP50 접점 유형:땜납
Contact Treatmen:도금된 금 내구성:5000회 이상 푸시-풀 하우징 재질:크롬 도금 황동
절연체 재질: PPS 응용 프로그램: 자동차/통신/산업/LED 디스플레이
포장
PE 부대에 있는 1개의 PCS 연결관
50-100 작은 상자/만화 안의 PCS 커넥터
- 항구: 심천, 중국
- 리드타임:
-
수량(개) 1 - 200 201 - 500 >500 리드 타임(일) 5 7 협상 예정
자주하는 질문
Q1:푸시 풀 커넥터는 어떻게 작동합니까?
푸시-풀 커넥터는 플러그를 소켓에 밀어 넣어 커넥터를 결합할 수 있는 강력한 자체 래칭 메커니즘을 사용하여 우발적인 연결 해제를 성공적으로 방지합니다. 그러나 단순히 잡아당기는 것만으로는 연결이 끊길 수 없습니다.
Q2: 맞춤형 제품 주문을 생성할 수 있습니까? OEM 또는 ODM 주문?
확신하는. OEM 및 ODM 제조 경험을 바탕으로 원스톱 맞춤형 커넥터 솔루션을 제공할 수 있습니다.
Q3: 무료 샘플을 제공합니까?
아니요, 배송비는 고객님께서 부담하셔야 합니다.
Q4: 상품을 어떻게 운송합니까?
당사 고객의 요구에 따라 AIR / SEA Freight / 특급 배송(DHL/UPS/FEDEX 등)을 통해 배송될 수 있습니다.
